西门子LINE触摸屏10.2寸64K色集成以太网口6AV6648-0CE11-3AX0
6AV6648-0CE11-3AX0 西门子SMART1000 IE触摸屏面板 1000 IE V3
|
6AV6648-0CE11-3AX0
|
SMART 1000 IE V3
|
|
新一代SMART
LINE触摸屏，10.2寸，64K色，集成以太网口，USB2.0 host接口，RTC，归档记录功能
|
|
|
|
|
6AV6648-0CE11-3AX0 SMART1000 IE V3触摸屏6AV6 648-OCE11-3AXO
名称： SMART1000 IE V3触摸屏
订货型号：6AV6648-0CE11-3AX0
产品说明：新一代SMART LINE触摸屏，10.2寸，64K色，集成以太网口，USB2.0 host接口，RTC，归档记录功能

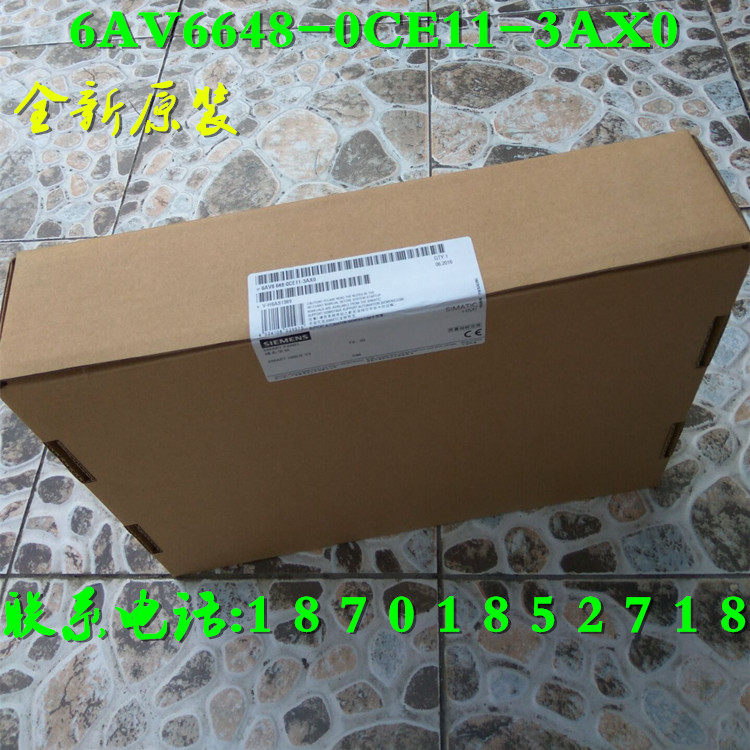

产品图片：
6AV6648-0CE11-3AX0
SIMATIC HMI SMART 1000 IE V3
|
SIMATIC HMI SMART 1000 IE V3, SMART 面板, Touchbedienung, 10" Widescreen TFT（彩色）显示屏, 65536 颜色, RS-422/485 接口, 以太网(RJ45)接口, Host USB A 型, RTC 支持, mit CE 认证, 可项目组态 ab WinCC flexible SMART; 包含 Open 来源 SW,die 无偿 überlassen wird siehe beiliegende CD
|
|
一般信息
|
|
产品类型标志
|
SIMATIC HMI SMART 1000 IE V3
|
|
显示
|
|
显示屏规格
|
TFT
|
|
屏幕对角线
|
10.1 in
|
|
屏幕宽度
|
222.7 mm
|
|
屏幕高度
|
125.3 mm
|
|
颜色数量
|
65 536
|
|
分辨率（像素）
|
|
● 水平图像分辨率
|
1 024 Pixel
|
|
● 垂直图像分辨率
|
600 Pixel
|
|
背光灯
|
|
● MTBF 背景照明（温度为 25 °C 时）
|
15 000 h
|
|
● 可调节背景照明
|
否
|
|
操作元件
|
|
键盘字体
|
|
● 功能按键
|
|
|
— 功能按键数量
|
0
|
|
● 带有 LED 的按键
|
否
|
|
● 系统按键
|
否
|
|
● 数字输入和字母输入
|
是（屏幕键盘）/是（屏幕键盘）
|
|
— 数字键盘
|
是; 屏幕键盘
|
|
— 字母数字键盘
|
是; 屏幕键盘
|
|
触摸屏
|
|
● 触摸屏规格
|
是
|
|
安装方式/安装
|
|
可以垂直安装（纵向格式）
|
是
|
|
可以横向安装（横向格式）
|
是
|
|
无外部通风时的最大允许倾斜角度
|
35°
|
|
电源电压
|
|
电源的电压类型
|
24 V DC
|
|
额定值 (DC)
|
24 V
|
|
允许范围，下限 (DC)
|
19.2 V
|
|
允许范围，上限 (DC)
|
28.8 V
|
|
输入电流
|
|
耗用电流（额定值）
|
230 mA
|
|
耗用电流，最大值
|
370 mA
|
|
接通电流脉冲 I2t
|
0.1 A2·s
|
|
中央处理器
|
|
处理器类型
|
ARM，600 MHz
|
|
存储器
|
|
闪存
|
是
|
|
RAM
|
是
|
|
输出类型
|
|
声音
|
|
|
● 蜂鸣器
|
是
|
|
● 扬声器
|
否
|
|
时间
|
|
时钟
|
|
● 硬件时钟（实时时钟）
|
是
|
|
● 软件时钟
|
是
|
|
● 缓存
|
是
|
|
● 可同步
|
是
|
|
接口
|
|
工业以太网接口数量
|
1
|
|
RS 485 接口数量
|
1; 共同附带 RS422
|
|
RS 422 接口数量
|
1; 共同附带 RS485
|
|
RS 232 接口数量
|
0
|
|
USB 接口数量
|
1
|
|
20 mA 接口数量 (TTY)
|
0
|
|
并行接口数量
|
0
|
|
其他接口数量
|
0
|
|
SD 卡插槽数量
|
0
|
|
工业以太网
|
|
● 工业以太网状态 LED
|
2
|
|
协议
|
|
PROFINET
|
否
|
|
PROFINET IO 支持的协议
|
否
|
|
IRT
|
否
|
|
MRP
|
否
|
|
PROFIBUS
|
否
|
|
MPI
|
否
|
|
协议（以太网）
|
|
● TCP/IP
|
是
|
|
● DHCP
|
是
|
|
● SNMP
|
否
|
|
● DCP
|
否
|
|
● LLDP
|
否
|
|
网络属性
|
|
● HTTP
|
否
|
|
● HTML
|
否
|
|
其他协议
|
|
● CAN
|
否
|
|
● 支持 EtherNet/IP 协议
|
是
|
|
● MODBUS
|
是
|
|
报警/诊断/状态信息
|
|
诊断信息
|
|
● 诊断信息可读
|
否
|
|
EMV
|
|
依据 EN 55 011 标准抑制无线电干扰辐射
|
|
● 极限值等级 A 适用于工业领域中的应用
|
是
|
|
● 极限值等级 B 适用于居民区中的应用
|
否
|
|
防护等级和防护类别
|
|
IP（正面）
|
IP65
|
|
包括类型 4，正面
|
否
|
|
包括类型 4x 正面
|
否
|
|
IP（背面）
|
IP20
|
|
标准、许可、证书
|
|
CE 标记
|
是
|
|
cULus
|
否
|
|
船舶建造许可
|
|
● 德国劳埃德船级社 (GL)
|
否
|
|
● 美国船舶检验局 (ABS)
|
否
|
|
● 必维国际检验集团 (BV)
|
否
|
|
● 挪威船级社 (DNV)
|
否
|
|
● 英国劳氏船级社 (LRS)
|
否
|
|
● 日本船级社 (Class NK)
|
否
|
|
● 波兰船级社 (PRS)
|
否
|
|
环境要求
|
|
运行中的环境温度
|
|
● 操作（垂直安装）
|
0 至 +50 °C
|
|
— 垂直安装时的最小值
|
0 °C
|
|
— 垂直安装时的最大值
|
50 °C
|
|
● 操作（最大倾斜角度）
|
0 至 +40 °C
|
|
— 最大倾斜角度时的最小值
|
0 °C
|
|
— 最大倾斜角度时的最大值
|
40 °C
|
|
● 操作（垂直安装，纵向格式）
|
|
|
— 垂直安装时的最小值
|
0 °C
|
|
— 垂直安装时的最大值
|
40 °C
|
|
● 操作（最大倾斜角度，纵向格式）
|
|
|
— 最大倾斜角度时的最小值
|
0 °C
|
|
— 最大倾斜角度时的最大值
|
35 °C
|
|
运输/储存时的环境温度
|
|
● 最小值
|
-20 °C
|
|
● 最大值
|
60 °C
|
|
相对空气湿度
|
|
● 操作，最大值
|
90 %; 小于 40 °C 时（无凝露）
|
|
操作系统
|
|
专有
|
是
|
|
组态
|
|
消息显示
|
是
|
|
报文系统（包括缓冲器和应答器）
|
是
|
|
过程值显示（输出）
|
是
|
|
可规定过程值（输入）
|
是
|
|
方案管理
|
是
|
|
组态软件
|
|
● WinCC flexible Standard
|
是; WinCC flexible Smart V3
|
|
语言
|
|
在线语言
|
|
● 联机/运行时间语言数量
|
5
|
|
语言
|
|
● 每个项目的语言
|
32
|
|
WinCC 下的功能性 (TIA Portal)
|
|
库
|
是
|
|
Visual Basic 脚本数量
|
否
|
|
任务计划器
|
是
|
|
帮助系统
|
是
|
|
● 每个信息文本的字符数
|
320
|
|
消息系统
|
|
● 消息类别数量
|
32
|
|
● 位消息
|
|
|
— 位消息数量
|
400
|
|
● 模拟消息
|
|
|
— 模拟消息数量
|
20
|
|
● 系统消息 HMI
|
是
|
|
● 每条消息的字符数
|
80
|
|
● 每条消息的过程值数量
|
8
|
|
● 消息指示器
|
是
|
|
● 消息缓冲器
|
循环缓冲器（n x 256 个条目），保留，免维护
|
|
— 条目数量
|
256
|
|
— 循环缓冲器
|
是
|
|
— 剩余
|
是
|
|
— 免维护
|
是
|
|
方案管理
|
|
● 配方数量
|
10
|
|
● 每个配方的数据集
|
100
|
|
● 每个数据集的条目
|
50
|
|
● 内部配方存储器的容量
|
128 kbyte
|
|
● 配方存储器可以扩展
|
否
|
|
变量
|
|
● 每台设备的变量数
|
800
|
|
● 每幅图像的变量数
|
100
|
|
● 临界值
|
是
|
|
● 多路复用
|
是
|
|
● 结构
|
否
|
|
● 阵列
|
是
|
|
画面
|
|
● 可组态的图片数量
|
150
|
|
● 永久窗口/默认
|
是; 无永久窗口可组态
|
|
● 全局画面
|
是
|
|
● 通过 PLC 选择图像
|
是
|
|
● PLC 中的图像编号
|
是
|
|
图片对象
|
|
● 文本区
|
是
|
|
● I/O 区
|
是
|
|
● 图形化的 I/O 区（图形列表）
|
是
|
|
● 符号形式的 I/O 区（文本列表）
|
是
|
|
● 日期/时间域
|
是
|
|
● 开关
|
是
|
|
● 按键
|
是
|
|
● 图形显示
|
是
|
|
复杂图片对象
|
|
● 每个图像的复杂对象数量
|
5
|
|
● 消息显示
|
是
|
|
● 曲线显示
|
是
|
|
● 用户显示
|
是
|
|
● 状态/控制
|
否
|
|
● Sm@rtClient 显示
|
否
|
|
● 配方显示
|
是
|
|
● f(x) 曲线显示
|
否
|
|
● 系统诊断显示
|
否
|
|
● 媒体播放器
|
否
|
|
● 条形图
|
是
|
|
● 滑动式调节器
|
否
|
|
● 指示仪器
|
否
|
|
● 模拟表/电子表
|
否
|
|
列表
|
|
● 每个项目的文字列表数量
|
200
|
|
● 每个文本列表的条目数量
|
50
|
|
● 每个项目的图形列表数量
|
100
|
|
● 每个图形列表的条目数
|
50
|
|
归档
|
|
● 每台设备的文档数量
|
2
|
|
● 每个文档的条目数量
|
10 000
|
|
● 消息档案
|
是
|
|
● 过程值档案
|
是
|
|
● 归档方式
|
长期档案，短期档案，报告档案，过程值档案
|
|
— 顺序档案
|
是
|
|
● 存储器位置
|
|
|
— 存储卡
|
否
|
|
— USB 存储器
|
是
|
|
— 以太网
|
否
|
|
● 数据存储格式
|
CSV 可读文件，如使用 MS Excel，MS Access
|
|
— CSV
|
否
|
|
— TXT
|
是
|
|
— RDB
|
否
|
|
安全性
|
|
● 用户组数量
|
50
|
|
● 用户权限数量
|
32
|
|
● 用户数量
|
50
|
|
● 密码导出/导入
|
否
|
|
字符集
|
|
● 键盘字体
|
美式（英语）
|
|
— 美式（英语）
|
是
|
|
传送（上传/下载）
|
|
● MPI/PROFIBUS DP
|
否
|
|
● USB
|
否
|
|
● 以太网
|
是
|
|
● 使用外部存储介质
|
否
|
|
过程连接
|
|
● S7-1200
|
否
|
|
● S7-1500
|
否
|
|
● S7-200
|
是
|
|
● S7-300/400
|
否
|
|
● LOGO!
|
是
|
|
● Win AC
|
否
|
|
● SINUMERIK
|
否
|
|
● SIMOTION
|
否
|
|
● Allen Bradley (EtherNet/IP)
|
否
|
|
● Allen Bradley (DF1)
|
否
|
|
● Mitsubishi (MC TCP/IP)
|
否
|
|
● Mitsubishi (FX)
|
是
|
|
● OMRON (FINS TCP)
|
否
|
|
● OMRON (LINK/Multib)
|
是
|
|
● Modicon (Modbus TCP/IP)
|
否
|
|
● Modicon (Modbus)
|
是
|
|
服务工具/组态工具
|
|
● 备份/恢复
|
是
|
|
● 自动备份/恢复
|
否
|
|
● 模拟
|
是
|
|
● 设备转换
|
是
|
|
外设/选项
|
|
外设
|
无
|
|
● 打印机
|
否
|
|
● SIMATIC HMI MM 存储卡：多媒体存储卡
|
否
|
|
● SIMATIC HMI SD 存储卡：数字存储卡
|
否
|
|
● USB 存储器
|
是
|
|
机械/材料
|
|
外壳材料（正面）
|
|
|
● 塑料
|
是
|
|
● 铝材
|
否
|
|
● 不锈钢
|
否
|
|
尺寸
|
|
外壳正面宽度
|
276 mm
|
|
外壳正面高度
|
218 mm
|
|
安装截面，宽度
|
259 mm
|
|
安装截面，高度
|
201 mm
|
|
安装深度
|
39 mm
|
|
重量
|
|
不含包装的重量
|
1 185 g
|
SIMATIC HMI SMART 1000 IE V3, SMART PANEL, TOUCH OPERATION, 10" WIDESCREEN TFT DISPLAY, 65536 COLORS, RS422/485 INTERFACE, ETHERNET(RJ45) INTERFACE, HOST USB TYPE A, RTC SUPPORT, WITH CE CERTIFICATE, CONFIGURATION FROM WINCC FLEXIBLE SMART; CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD
|
商品编号(市售编号)
|
6AV6648-0CE11-3AX0
|
|
产品说明
|
SIMATIC HMI SMART 1000 IE V3, SMART PANEL, TOUCH OPERATION, 10" WIDESCREEN TFT DISPLAY, 65536 COLORS, RS422/485 INTERFACE, ETHERNET(RJ45) INTERFACE, HOST USB TYPE A, RTC SUPPORT, WITH CE CERTIFICATE, CONFIGURATION FROM WINCC FLEXIBLE SMART; CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD
|
|
产品家族
|
订货数据总览
|
|
产品生命周期 (PLM)
|
PM300:有效产品
|
|
价格组 / 总部价格组
|
TL /
|
|
列表价（不含增值税）
|
显示价格
|
|
您的单价（不含增值税）
|
显示价格
|
|
金属系数
|
无
|
|
出口管制规定
|
AL : N / ECCN : EAR99
|
|
工厂生产时间
|
15 天
|
|
净重 (Kg)
|
12.0 Kg
|
|
产品尺寸 (W x L X H)
|
未提供
|
|
包装尺寸
|
未提供
|
|
包装尺寸单位的测量
|
未提供
|
|
数量单位
|
1 件
|
|
包装数量
|
未提供
|
|
EAN
|
4034106029975
|
|
UPC
|
未提供
|
|
商品代码
|
未提供
|
|
LKZ_FDB/ CatalogID
|
ST80XX
|
|
产品组
|
3408
|
|
原产国
|
中国
|
订货数据总览
|
|
产品编号 / 产品说明
|
目录价格 / 您的价格
|
|
|
|
|
|
ALT-SS150 - 保护套管150 mm, V4A 不锈钢, G½", PN16, LW7
|
|
|
|
|
|
|
|
|
|
|
AQB21.2 - 空气差压传感器顶部导轨安装支架
|
|
|
|
|
|
|
|
|
|
|
AQF3100 - 外部墙体安装防护罩
|
|
|
|
|
|
|
|
|
|
|
AQF3101 - 湿度传感器过滤帽
|
|
|
|
|
|
|
|
|
|
|
AQF4150 - 可互换测量探头, 带标定证书
|
|
|
|
|
|
|
|
|
|
|
AQM63.0 - 安装法兰, 插深可调
|
|
|
|
|
|
|
|
|
|
|
ARC466890660 - 适配器
|
|
|
|
|
|
|
|
|
|
|
ARG22.1 - 转换安装配套器件
|
|
|
|
|
|
|
|
|
|
|
ARG22.2 - 开孔铝条
|
|
|
|
|
|
|
|
|
|
|
ARG86.3 - QAH11..电缆固定转换头
|
|
概述 （续）
自定义应用
我们的设备作为完整的系统解决方案以不同形式提供。用户可利
用驱动专家的专有技术，无需再考虑应用的散热设计。尤其在采
用冷却板式冷却、外部风冷和液冷的装置型设备的应用中，用户
可节省工程设计时间，获得技术可靠的解决方案。例如，系统解
决方案涵盖了采用冷却板式冷却并完全安装在公共冷却板上的书
本型驱动组，到带冷却系统和温度/冷凝控制的整个控制柜。
我们可根据客户需要提供详细信息。
能效
SINAMICS S120 驱动系统采用节能设计：反馈轴的能量、在多轴
配置的直流母线组内利用该能量，并将它反馈回电网。即使在达
到最高的供电能力时，也不会在控制柜内产生多余的热量。
由于有源电源模块可防止电容性和电感性无功电流， SINAMICS
S120 还同时确保了供电中不会出现多余的功率损耗，不会出现电
流谐波。它不仅可以防止对其他负载产生不良影响，而且还可以
减少控制柜内产生的热量。
系统组件
系统组件主要有以下几种：
• 直流母线组件
如，制动模块和制动电阻
• 输出侧的功率组件
如，出线电抗器
• 附加系统组件
如，端子模块、操作面板和通信板
• 编码器系统接口
用于将不同类型的编码器连接到 SINAMICS S120 上
系统概述
1/6
■ 概述 （续）
书本型
书本型单元经过优化以适合多轴应用，并且彼此贴近安装。它们
还集成了用于共用电压源直流母线的连接。书本型单元提供了全
面的冷却选项：内部风冷、外部风冷、冷却板式冷却和液冷 （某
些情况下）
紧凑书本型
我们基于书本型开发了紧凑书本型，适用于对驱动的紧凑性有极
高要求的机床。紧凑书本型具有书本型的所有优点并且总体高度
甚至更低，在能够提供相同性能的同时具有更强的过载能力。因
此，紧凑书本型单元特别适合集成到动态要求高但安装条件受限
的机床中。
紧凑书本型采用了相同的内部风冷和冷却板式冷却设计。
模块型
模块型单元经过优化以适合单轴应用，只作为功率模块提供。
CU310-2 控制单元可直接卡装到其上。模块型单元采用内部风冷
或液冷设计。
装置型
高输出功率单元（约 100 kW 及 100 kW 以上）采用装置型结构。
这些组件包括电源模块、功率模块和电机模块。装置型单元标配
内部风冷回路。对于特殊应用，如挤压或船舶应用，可订购液冷
设备。 CU310-2 控制单元可集成到功率模块中。
系统概述
1/7
■ 概述 （续）
机柜模块型
除了本样本中介绍的变频器模块之外， SINAMICS S120柜机是用于
工厂应用的柜机系统，其组合使用最大功率可达 4500 KW
(6000 HP)。
该模块化系统非常适合集中供电、共用直流母线的多电机驱动场
合，常用于造纸机、轧钢机、试验台或提升机构等。由于采用模
块化设计，所有组件可以组合在封闭机柜系统中以满足各种要求。
柜机模块内除了电机模块外，可包括基本电源模块、回馈电源模
块和和有源电源模块以及一些特殊的制动模块和辅助模块。该系
统的防护等级分为 IP20、IP21、IP23、IP43 和 IP54。功率模块与
中央控制单元之间通过 DRIVE-CLiQ 通信。
=
~
M
3~
=
~
=
~
=
~
=
~
=
~
=
~
=
~
=
~
=
~
=
~
G_D211_XX_00203
M
3~
M
3~
M
3~
M
3~
M
3~
M
3~
M
3~
M
3~
M
3~
M
3~
M
3~
使用 SINAMICS S120 机柜模块实现多电机驱动的驱动组示例
可通过并联方式按需扩展功率范围，最多可并联 4 个独立模块。
我们可根据客户需要提供详细信息。
常规技术规格
1/8
■ 技术规格
除非另有说明，否则以下技术规格适用于 SINAMICS S120 驱动系
统的以下所有组件。
开关电源 24 V DC， -15 %/+20 %
抗振动性能
• 运输 1) ，符合 EN 60721-3-2
- 除了装置型的所有设备和组件 2M3 级
- 装置型
2M2 级
• 运行测试值符合 EN 60068-2-6 Fc 测试
10 ... 58 Hz：固定形变：0.075 mm
(0.0030 in)
58 ... 150 Hz：固定加速度 =
9.81 m/s 2 (1 g)
抗冲击性能
• 运输 1) ，符合 EN 60721-3-2
- 除了装置型的所有设备和组件 2M3 级
- 装置型
2M2 级
• 运行测试值符合 EN 60068-2-27 Ea 测试
- 书本型和模块型 FSA 至 FSC
147 m/s 2 (15 g)/11 ms
- 模块型 FSD 到 FSF
49 m/s 2 (5 g)/30 ms
- 装置型 98 m/s 2 (10 g)/20 ms
环境条件
• 防护等级符合 EN 61800-5-1 I 级 （采用保护导线系统）和 III 级
(PELV)
• 触摸保护
使用正确时，符合 DIN VDE 0106 第
100 部分和 BGV A 3
• 冷却方式
内部/外部风冷，功率单元通过内置
风扇强制风冷
运行时允许的环境温度和冷却剂
（空气）温度
• 针对电进线侧组件、功率模块、
电源模块和电机模块
0 ... 40 °C (32 ... 104 °F) 不降容，
> 40 ... 55 °C (104 ... 131 °F)，
参见降容特性曲线
• 针对控制单元、系统附件、直流母
线组件和编码器模块
0 ... 55 °C (32 ... 131 °F)
海拔 2000 m (6562 ft) 以下
气候环境条件
• 存储 1) ，符合 EN 60721-3-1
1K4 级
温度 -25...+70 °C (-77...+158 °F)
• 运输 1) ，符合 EN 60721-3-2
2K4 级
温度 -40...+70 °C (-104 ... +158 °F)
40 °C (104 °F) 下最高空气
湿度为 95 %
• 运行，符合 EN 60721-3-3 3K3 级
温度 0...55 °C (32 ... 131 °F)
不允许有结露、溅水和结冰现象
（EN 60204，第 1 部分）
环境等级/有害化学物质
• 存储 1) ，符合 EN 60721-3-1
1C2 级
• 运输 1) ，符合 EN 60721-3-2
2C2 级
• 运行，符合 EN 60721-3-3 3C2 级
有机体/生物体影响因素
• 存储 1) ，符合 EN 60721-3-1
1B1 级
• 运输 1) ，符合 EN 60721-3-2
2B1 级
• 运行，符合 EN 60721-3-3 3B1 级
污染等级
符合 EN 61800-5-1
2
欧洲标准
EN 954-1 机械安全 – 控制系统的安全相关部件
第 1 部分：总设计原则
EN 61508-1 电气/电子/可编程电子安全相关系统的功能安全
第 1 部分：一般要求
EN 50370-1 电磁兼容性 (EMC) – 机床产品系列标准
第 1 部分：辐射干扰
EN 55011 工业、科学和医疗用高频设备 （ISM 设备） – 无线
电干扰 – 极限值和测量方法
EN 60204-1 机械用电设备
第 1 部分：一般定义
EN 61800-3 可调速的电动驱动系统
第 3 部分：包括专用试验法的 EMC 产品标准
EN 61800-5-1 可调速的电动驱动系统
第 5 部分：安全要求
第 1 段：电、热要求
北美标准
UL508C 电力转换设备
CSA C22.2 编号 14 工控设备
认证
cULus 通过 UL（美国保险商实验室， www.ul.com）的测
试，符合 UL 和 CSA 标准
■ 更多信息
为了使驱动系统按照要求、安全可靠地运行，请只使用该产品目
录、配置手册、功能手册或用户手册中说明的 SINAMICS 系统原装
组件和西门子原装附件。
用户必须遵守配置规定。
如果系统组合不符合配置规定，即使用了第三方产品，必须为此
达成特殊协议。
如果使用了非原装组件，例如，出于维修目的，将导致 UL、EN、
安全集成功能等认证失效，装有第三方组件的机器的运行许可也
随之失效。
所有认证、证书、一致性声明、测试证书，例如，CE、UL、安全
集成功能等，都是采用该产品目录和配置手册中描述的相关系统
组件取得的。证书生效的前提是，产品使用产品目录和相关手册
介绍的系统组件，按照安装指南进行安装，并且用于既定用途。
否则，产品的销售方应自行负责获得新的证书。
注意：本产品目录中介绍的产品可能会在居住环境中引起高频干
扰，因此需要采取抑制干扰的措施。
1)
采用运输包装。
系统概述
2
2/2 控制单元概述
2/5 EPos 基本定位器
2/6 CU310-2 控制单元，适用于单轴驱动
2/9 适用于 CU310-2 的 CF 卡
2/10 CU320-2 控制单元
2/13 适用于 CU320-2 的 CF 卡
控制单元
控制单元
控制单元
2/2
■ 概述
配有中央控制单元的新型系统架构
多个单驱动器可通过电子方式协调实现共同工作，以执行您的驱
动任务。上级控制器控制驱动器实现所需的协调运动。为此，必
须在控制器和驱动器之间进行周期性数据交换。这种数据交换过
往通过现场总线来实现，安装和配置工作费时费力。 SINAMICS
S120 另辟蹊径：中央控制单元对所有连接的轴进行驱动控制，并
且还可以在驱动器之间和/或轴之间建立工艺性互联。由于所有必
要的信息都存在中央控制单元中，因此省去了传输需要。各轴的
互连可以在一个控制单元内建立，并且在 STARTER 调试工具中通
过点击鼠标即可轻松进行配置。
• SINAMICS S120 控制单元可以单独解决简单的工艺任务
• CU310-2 DP 或 CU310-2 PN 控制单元适用于单轴驱动
• CU320-2 控制单元用于多轴驱动
• 借助 SIMOTION D 功能更强大的 D410-2、D425-2、D435-2、
D445-2 和 D455-2 控制单元 （按性能划分等级），可实现复杂
的运动控制任务
每个控制单元都采用了面向对象的 SINAMICS S120 标准固件，其
中包含了所有最常用的控制模式，经过调整后可以满足最苛刻的
性能要求。
驱动控制以可配置的驱动对象形式提供：
• 针对供电系统的馈电控制
• 针对大部分耐用型异步 （感应）电机应用的矢量控制
• 针对动态要求苛刻的永磁场同步电机的伺服控制
• 针对简单应用 （如采用 SIEMOSYN 电机的驱动组）的 V/f 控制
模式
驱动对象
驱动对象是一个独立的软件功能，具有单独的参数，必要时还有
单独的故障消息和报警消息。
G_D211_ZH_00057a
??
??
??
??
??
??
??
??
??
??
??
??
???
??
??
I/O
??
???? ????
??
??
??
??
??
??
??
??
??
??
???
... ...
扩展了 SIMOTION 工艺
SIMOTION D 控制单元支持多驱动协调运动控制。除了驱动对象
外，这些控制单元上还有工艺对象。工艺对象分组成一些工艺包，
作为扩展的运动控制功能 （如同步运行、凸轮盘、轨迹插补等）
或工艺功能（如凸轮控制器、温度或压力控制）提供。SIMOTION
D 控制单元集成了符合 IEC 61131-3 的 PLC，意味着这些控制单元
不仅能够控制运动顺序，还能控制整台机床（包括 HMI 和 I/O）。
全面的开环和闭环控制功能包
控制单元包含了设定值输入、数据集切换、控制器优化和动能缓
冲等众多标准功能，确保了功能可靠性高、应用灵活性超好。
