名称：CPU317-2 PN/DP

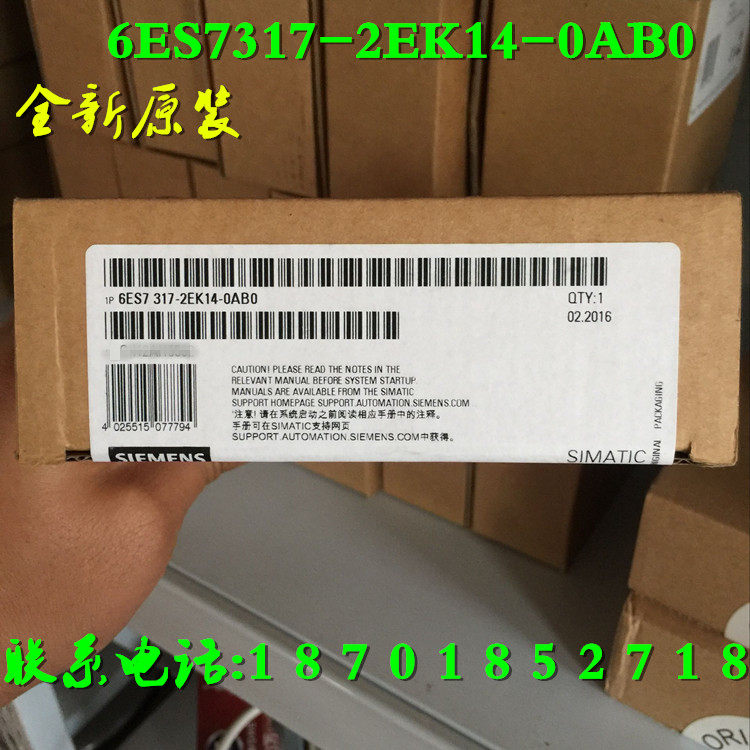

订货号：6ES7317-2EK14-0AB0

参数：SIMATIC S7-300 CPU 317-2 PN/ DP，1 MB的工作记忆的中央处理单元，1，接口MPI / DP12Mbit / s的，2。接口以太网PROFINET，2端口交换机，微型记忆卡时，

• 产品信息细节

• 技术数据

• CAx数据

技术数据

		SIMATIC S7-300 CPU 1516-3 PN/DP, 中央处理器 mit 1MB 工作存储器, 1. SS MPI/DP 12MBit/s, 2. SS 以太网 PROFINET, mit 2 Port 交换机, 微型存储卡 需要
一般信息
硬件产品状态		01
固件版本		V3.2
附带程序包的
● 工程系统		自 STEP 7 V5.5 起
电源电压
额定值 (DC)
● DC 24 V		是
允许范围，下限 (DC)		20.4 V
允许范围，上限 (DC)		28.8 V
电源导线的外部保险装置（推荐）		最小值 2 A
电源和电压断路跨接
● 停电/断电跨接时间		5 ms
● 重复率，最小值		1 s
输入电流
耗用电流（额定值）		750 mA
耗用电流（空载），典型值		150 mA
接通电流，典型值		4 A
I2t		1 A2·s
功率损失
功率损失，典型值		4.65 W
存储器
工作存储器
● 集成		1 024 kbyte
● 可扩展		否
● 用于剩余数据模块的剩磁存储器大小		256 kbyte
装载存储器
● 插拔式 (MMC)		是
● 插拔式 (MMC)，最大值		8 Mbyte
● MMC 上的数据管理（在上一次编程后），最小值		10 y
缓冲
● 存在		是; 通过 MMC 担保（免维护）
● 不带电池		是; 程序和数据
CPU-处理时间
对于位运算，典型值		0.025 μs
对于字运算，典型值		0.03 μs
对于定点运算，典型值		0.04 μs
对于浮点运算，典型值		0.16 μs
CPU-组件
组件数量（总计）		2 048; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的最大数量。
DB
● 数量，最大值		2 048; 数字条：1 至 16000
● 容量，最大值		64 kbyte
FB
● 数量，最大值		2 048; 数字条：0 至 7999
● 容量，最大值		64 kbyte
FC
● 数量，最大值		2 048; 数字条：0 至 7999
● 容量，最大值		64 kbyte
OB
● 容量，最大值		64 kbyte
● 可用循环 OB 数量		1; OB 1
● 时间报警 OB 数量		1; OB 10
● 延迟报警 OB 数量		2; OB 20, 21
● 唤醒警告 OB 数量		4; OB 32、33、34、35
● 过程报警 OB 数量		1; OB 40
● DPV1 报警 OB 的数量		3; OB 55、56、57
● 等时模式 Ob 数量		1; OB 61 - 等时模式可用于 DP 或 PROFINET IO（非同时）
● 启动 OB 数量		1; OB 100
● 异步错误 OB 数量		6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO）
● 同步错误 OB 数量		2; OB 121、122
嵌套深度
● 每个优先等级		16
● 错误 OB 中的附加等级		4
计数器、定时器及其剩磁
S7 计数器
● 数量		512
剩磁
— 可调整		是
— 下限		0
— 上限		511
— 已预设		Z 0 至 Z 7
计数范围
— 可调整		是
— 下限		0
— 上限		999
IEC 计数器
● 存在		是
● 类型		SFB
● 数量		不限制（只通过 RAM 进行限制）
S7 时间
● 数量		512
剩磁
— 可调整		是
— 下限		0
— 上限		511
— 已预设		无剩余
时间范围
— 下限		10 ms
— 上限		9 990 s
IEC 计时器
● 存在		是
● 类型		SFB
● 数量		不限制（只通过 RAM 进行限制）
数据范围及其剩磁
可保留数据范围，全部		所有，最大值 256 kb
标记
● 数量，最大值		4 096 byte
● 存在剩磁		是; 从 MB 0 至 MB 4095
● 预设剩磁		MB 0 至 MB 15
● 定时标记数量		8; 1 个标记字节
数据组件
● 数量，最大值		2 048; 数字条：1 至 16000
● 容量，最大值		64 kbyte
● 可调整剩磁		是; 在 DB 中不保持特征
● 预设剩磁		是
本地数据
● 每个优先等级，最大值		32 768 byte; 每个块最大 2048 字节
地址范围
外设地址范围
● 输入端		8 192 byte
● 输出端		8 192 byte
分布式
— 输入端		8 192 byte
— 输出端		8 192 byte
过程映像
● 输入端		8 192 byte
● 输出端		8 192 byte
● 输入端，可调整		8 192 byte
● 输出端，可调整		8 192 byte
● 输入端，已预设		256 byte
● 输出端，已预设		256 byte
分量过程映像
● 分量过程映像数量，最大值		1; PROFINET IO 的有效数据长度限制为不超过 1600 字节
数字通道
● 输入端		65 536
— 集中式		1 024
● 输出端		65 536
— 集中式		1 024
模拟通道
● 输入端		4 096
— 集中式		256
● 输出端		4 096
— 集中式		256
硬件扩展
扩展支架数量，最大值		3
DP 主站数量
● 集成		1
● 关于 CP		4
可运行的 FM 和 CP 数量（建议）
● FM		8
● CP, PtP		8
● CP，LAN		10
组件载体
● 组件载体，最大值		4
● 每个组件载体的组件，最大值		8
时间
时钟
● 硬件时钟（实时时钟）		是
● 可缓冲和同步		是
● 缓冲持续时间		6 wk; 当环境温度为 40 °C 时
● 每日偏差，最大值		10 s; 典型值：2 s
● 接通电源后时钟的显示		在断开电源后，时钟仍继续运行
● 缓冲后的时钟显示		在断开电源时，时钟仍正常显示时间。
运行时间计数器
● 数量		4
● 数字/数字条		0 至 3
● 值域		0 至 2 的 31 次方小时（在使用 SFC 101 时）
● 间隔尺寸		1 小时
● 剩余		是; 每次重启时必须重新启动
时间同步
● 提供支持		是
● 在 MPI 上，主站		是
● 在 MPI 上，从站		是
● 在 DP 上，主站		是; 在 DP 从站中只是时间从站
● 在 DP 上，从站		是
● 在 AS 中，主站		是
● 在 AS 中，从站		是
● 在以太网上通过 NTP		是; 作为客户端
数字输入
数字输入端数量		0
数字输出
数字输出端数量		0
模拟输入
模拟输入端数量		0
模拟输出
模拟输出端数量		0
接口
工业以太网接口数量		1; 2 个端口（交换机）RJ45
RS 485 接口数量		1; 组合 MPI / PROFIBUS DP
RS 422 接口数量		0
1. 接口
接口类型		集成 RS 485 接口
物理组成		RS 485
电位隔离		是
接口处的电源供应（15 至 30 V DC），最大值		200 mA
功能性
● MPI		是
● PROFIBUS DP 主站		是
● PROFIBUS DP 从站		是
● 点对点联结		否
MPI
● 传输速率，最大值		12 Mbit/s
服务
— PG/OP 通讯		是
— 路由		是
— 全球数据通讯		是
— S7 基础通讯		是
— S7 通讯		是
— S7 通讯，作为客户机		否; 但是关于 CP 和可装载 FB
— S7 通讯，作为服务器		是
DP 主站
● 传输速率，最大值		12 Mbit/s
● DP 从站数量，最大值		124
服务
— PG/OP 通讯		是
— 路由		是
— 全球数据通讯		否
— S7 基础通讯		是; 仅智能块
— S7 通讯		是
— S7 通讯，作为客户机		否
— S7 通讯，作为服务器		是
— 等距离		是
— 等时模式		是; OB 61 等时模式仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行
— SYNC/FREEZE		是
— 激活/禁用 DP 从站		是
— 可同时激活/取消的 DP 从站数量，最大值		8
— 直接数据交换（横向连接）		是; 作为用户
— DPV1		是
地址范围
— 输入端，最大值		8 kbyte
— 输出端，最大值		8 kbyte
每个 DP 从站的有效数据
— 输入端，最大值		244 byte
— 输出端，最大值		244 byte
DP 从站
● 传输速率，最大值		12 Mbit/s
● 自动波特率搜索		是; 只对于被动接口
● 地址范围，最大值		32
● 每个地址范围的有效数据，最大值		32 byte
服务
— PG/OP 通讯		是
— 路由		是; 只对于主动接口
— 全球数据通讯		否
— S7 基础通讯		否
— S7 通讯		是
— S7 通讯，作为客户机		否
— S7 通讯，作为服务器		是; 只有单侧是已组态的连接
— 直接数据交换（横向连接）		是
— DPV1		否
传输存储器
— 输入端		244 byte
— 输出端		244 byte
2. 接口
接口类型		PROFINET
物理组成		以太网 RJ45
电位隔离		是
传输速率的自动计算		是; 10/100 Mbit/s
自动协商		是
自动交叉		是
针对运行时间改变 IP 地址，提供支持		是
物理接口
● 端口数量		2
● 集成开关		是
气液冗余
● 提供支持		是
● 线路中断时的切换时间，类型		200 ms; PROFINET MRP
● 环路中的用户数量，最大值		50
功能性
● MPI		否
● PROFINET IO 控制器		是; 同时也具备 IO 设备功能
● PROFINET IO 设备		是; 同时也具备 IO 控制器功能
● PROFINET CBA		是
● PROFIBUS DP 主站		否
● PROFIBUS DP 从站		否
● 开放式 IE 通讯		是; 通过 TCP/IP，ISO on TCP，UDP
● 网络服务器		是
— HTTP 客户机数量		5
PROFINET IO 控制器
● 传输速率，最大值		100 Mbit/s
服务
— PG/OP 通讯		是
— 路由		是
— S7 通讯		是; 附带可装载 FB，最多可组态连接：16，最大实例数量 32
— 等时模式		是; OB 61 等时模式仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行
— 开放式 IE 通讯		是; 通过 TCP/IP，ISO on TCP，UDP
— IRT		是
— 共享设备		是
— 按优先级启动		是
— 带优先启动权限的 IO 设备数量，最大值		32
— 可连接的 IO 设备数量，最大值		128
— 其中 IO 设备具备同步实时功能 (IRT)，最大值		64
— 线路上的，最大值		64
— 配有 IRT 和“高度灵活性”选项的 IO 设备数量		128
— 线路上的，最大值		61
— 用于 RT 的可连接 IO 设备数量，最大值		128
— 线路上的，最大值		128
— 激活/取消 IO 设备		是
— 可同时激活/取消的 IO 设备数量，最大值		8
— 运行中更换的 IO 设备 (Partner-Ports)，支持		是
— 每台工具的 IO 设备数量，最大值		8
— 无可移动存储介质的仪器交换		是
— 发送周期		250 μs，500 μs，1 ms；2 ms，4 ms（不适用于带有“高度灵活性”选项的 IRT）
— 更新时间		250μs 至 512ms（取决于运行模式，详细信息请参阅设备手册“S7-300CPU31xC和CPU 31x，技术数据”）
地址范围
— 输入端，最大值		8 kbyte
— 输出端，最大值		8 kbyte
— 有效数据一致性，最大值		1 024 byte
PROFINET IO 设备
服务
— PG/OP 通讯		是
— 路由		是
— S7 通讯		是; 附带可装载 FB，最多可组态连接：16，最大实例数量 32
— 等时模式		否
— 开放式 IE 通讯		是; 通过 TCP/IP，ISO on TCP，UDP
— IRT		是
— PROFIenergy		是; 配备 SFB 73 / 74，可用于针对 I 设备的可载入式 PROFIenergy 标准
— 共享设备		是
— 共享设备中的 IO 控制器的最大数量		2
传输存储器
— 输入端，最大值		1 440 byte; 共享设备中的每个 IO 控制器
— 输出端，最大值		1 440 byte; 共享设备中的每个 IO 控制器
子模块
— 数量，最大值		64
— 每个子模块的有效数据，最大值		1 024 byte
PROFINET CBA
● 非循环传输		是
● 循环传输		是
开放式 IE 通讯
● 连接数量，最大值		16
● 系统使用的本地端口编号		0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
● 保持激活状态功能，提供支持		是
等时模式
节拍同步运行（应用程序至端口同步）		是; 通过 PROFIBUS DP 接口或 PROFINET 接口
通讯功能
PG/OP 通讯		是
数据集路由		是
全球数据通讯
● 提供支持		是
● GD 圈数量，最大值		8
● GD 包数量，最大值		8
● GD 包数量，发送器，最大值		8
● GD 包数量，接收器，最大值		8
● GD 包大小，最大值		22 byte
● GD 包大小（一致性），最大值		22 byte
S7 基础通讯
● 提供支持		是
● 每个任务的有效数据，最大值		76 byte
● 每个任务的有效数据（一致性），最大值		76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET 作为服务器）
S7 通讯
● 提供支持		是
● 作为服务器		是
● 作为客户端		是; 通过集成 PROFINET 接口和可装载 FB，或通过 CP 和可装载 FB
● 每个任务的有效数据，最大值		参见 STEP 7 在线帮助（SFB/FB 和 S7 通讯 SFC/FC 的共同参数）
S5 兼容通讯
● 提供支持		是; 通过 CP 和可装载 FC
开放式 IE 通讯
● TCP/IP		是; 通过集成 PROFINET 接口和可装载 FB
— 连接数量，最大值		16
— 01H 连接类型中的数据长度，最大值		1 460 byte
— 11H 连接类型中的数据长度，最大值		32 768 byte
— 各端口的多个无源连接，提供支持		是
● ISO-on-TCP (RFC1006)		是; 通过集成 PROFINET 接口和可装载 FB
— 连接数量，最大值		16
— 数据长度，最大值		32 768 byte
● UDP		是; 通过集成 PROFINET 接口和可装载 FB
— 连接数量，最大值		16
— 数据长度，最大值		1 472 byte
网络服务器
● 提供支持		是
● HTTP 客户机数量		5
● 用户定义的网页		是
PROFINET CBA（在设定的额定通讯负载时）
● CPU 通讯负载的额定设置		50 %
● 远程互连组的数量		32
● 主站/从站功能数量		30
● 所有主站/从站连接的总数		1 000
● 所有进入主站/从站连接的数据长度，最大值		4 000 byte
● 所有离开主站/从站连接的数据长度，最大值		4 000 byte
● 设备内部和 PROFIBUS 互连的数量		500
● 设备内部和 PROFIBUS 互连的数据长度，最大值		4 000 byte
● 每个连接的数据长度，最大值		1 400 byte
使用非循环传输的远程互连
— 扫描频率：扫描间隔，最小值		500 ms
— 进入互连的数量		100
— 离开互连的数量		100
— 所有进入互连的数据长度，最大值		2 000 byte
— 所有离开互连的数据长度，最大值		2 000 byte
— 每个连接的数据长度，最大值		1 400 byte
使用循环传输的远程互连
— 传输频率：传输间隔，最小值		10 ms
— 进入互连的数量		200
— 离开互连的数量		200
— 所有进入互连的数据长度，最大值		2 000 byte
— 所有离开互连的数据长度，最大值		2 000 byte
— 每个连接的数据长度，最大值		450 byte
通过 PROFINET 的 HMI 变量（非循环）
— HMI 变量的可注册站点数量 (PN OPC/iMap)		3; 2 个 PN OPC/1 个 iMap
— 更新 HMI 变量		500 ms
— HMI 变量数量		200
— 所有 HMI 变量的数据长度，最大值		2 000 byte
PROFIBUS 代理功能
— 提供支持		是
— 联结的 PROFIBUS 设备数量		16
— 每个连接的数据长度，最大值		240 byte; 取决于从站
连接数量
● 全部		32
● 可应用于 PG 通讯		31
— 为 PG 通讯预留		1
— 可调整用于 PG 通讯，最小值		1
— 可调整用于 PG 通讯，最大值		31
● 可用于 OP 通讯		31
— 为 OP 通讯预留		1
— 可调整用于 OP 通讯，最小值		1
— 可调整用于 OP 通讯，最大值		31
● 可应用于 S7 基本通讯		30
— 为 S7 Basis 通讯预留		0
— 可调整用于 S7 Basis 通讯，最小值		0
— 可调整用于 S7 基本通讯，最大值		30
● 可应用于 S7 通讯		16
— 预留用于 S7 通讯		0
— 可调整用于 S7 通讯，最小值		0
— 可调整的 S7 通讯，最大值		16
● 实例总量，最大值		32
● 可用于路由		X1 作为 MPI：最大 10；X1 作为 DP 主站：最大 24；X1 作为 DP从站（激活）： 最大 14；X2 作为 PROFINET：最大 24
S7 消息功能
消息功能的可注册站点数量，最大值		32; 取决于对 PG/OP 和 S7 基本通讯的组态连接
过程诊断消息		是
同时间活动的报警 S 组件，最大值		300
调试功能测试
组件状态		是; 最多同时 2 个
各个步骤		是
停止点数量		4
状态/控制
● 变量状态/控制		是
● 变量		输入、输出、标记、DB、计时器、计数器
● 变量数量，最大值		30
— 其中的变量状态，最大值		30
— 其中的变量控制，最大值		14
强制
● 强制		是
● 强制，变量		输入、输出
● 变量数量，最大值		10
诊断缓冲器
● 存在		是
● 条目数量，最大值		500
— 可调整		否
— 其中的停电保险		100; 只保留最后 100 个条目
● RUN 模式中可读取的条目数量，最大值		499
— 可调整		是; 10 至 499
— 已预设		10
维修数据
● 可读		是
环境要求
运行中的环境温度
● 最小值		0 °C
● 最大值		60 °C
组态
组态软件
● STEP 7		是; V 5.5 以上版本
编程
● 操作备用装置		参见操作列表
● 箝位层		8
● 系统功能 (SFC)		参见操作列表
● 系统功能组件 (SFB)		参见操作列表
编程语言
— KOP		是
— FUP		是
— AWL		是
— SCL		是
— CFC		是
— GRAPH		是
— HiGraph®		是
技术保护
● 用户程序保护/密码保护		是
● 模块加密		是; 配备 S7-Block Privacy
尺寸
宽度		40 mm
高度		125 mm
深度		130 mm
重量
重量，约		340 g
