 订购指南

订购时请确定时际工况需求，是继电器输出还是晶体管输出，如果收到产品后发现产品型号不符合自己需求，请勿拆包装及原厂标签。

品牌介绍

德国西门子是自动化行业的领军品牌之一，涵盖了小型、中型、大型PLC的自动化产品，工业领域使用遍及全球，目前就连好多院校的教科书都是以西门子S7系列产品为内容向学生介绍自动化的相关知识。

系统通用指标
IO最大点数	X≤256

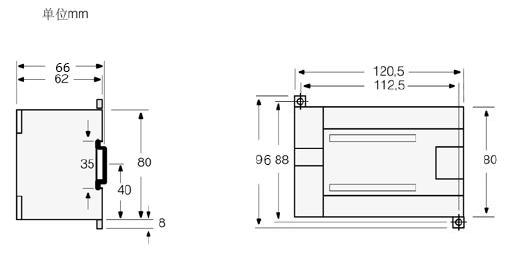

尺寸(W×H×D)	120.5×80×62 mm
容量	6KB
功耗	DC/DC/DC时：7W，AC/DC/继电器时：10W
程序存储器	在线程序编辑时：8192bytes；非在线程序编辑时：12288bytes
数据存储器	8192bytes
装备(超级电容)	100小时/典型值(40℃时最少70小时)
可选电池	200天/典型值
本机数字量输入/输出	14输入，10输出
本机模拟量输入/输出	无
数字I/O映象区	256(128输入/128输出)
模拟I/O映象区	64(32输入/32输出)
允许最大的扩展I/O模块	7个模块
允许最大的智能模块	7个模块
脉冲捕捉输入	14
高速计数器总数	6个
单相计数器	6，每个30kHz
两相计数器	4，每个20kHz
脉冲输出	2个20kHz(仅限于DC输出)
定时器总数	256个（1ms：4个，10ms：16个，100ms：236个）
计数器总数	256(由超级电容或电池备份)
内部存储器位掉电保持	256(由超级电容或电池备份)，112(存储在EEPROM)
时间中断	2个1ms分辨率
边沿中断	4个上升沿和/或4个下降沿
模拟电位器	2个8位分辨率
布尔量运算执行时间	0.22μs
时钟	内置
卡件选项	存储卡和电池卡
接口	1个RS-485接口
PPI,DP/T波特率	9.6，19.2和187.5kbaud
自由口波特率	1.2kbaud～115.2kbaud
每段最大电缆长度	使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米；未使用隔离中继器：50米
最大站点数	每段32个站，每个网络126个站
最大主站数	32
点到点(PPI主站模式)	是(NETR/NETW)
MPI连接	共4个，2个保留(1个给PG，1个给OP)
输入电压	DC/DC/DC时：20.4～28.8VDC，AC/DC/继电器时：85～264VAC(47～63Hz)
输入电流	DC/DC/DC时：110mA(仅CPU，24VDC)，700mA(最大负载，24VDC)；AC/DC/继电器时：60/30mA(仅CPU，120/240VAC)，200/100mA(最大负载，120/240VAC)
冲击电流	DC/DC/DC时：12A（28.8VDC时）；AC/DC/继电器时：20A（264VAC时）
隔离(现场与逻辑)	DC/DC/DC时：不隔离，AC/DC/继电器时：1500VAC
保持时间(掉电)	DC/DC/DC时：10ms（24VDC时），AC/DC/继电器时：20/80ms（120/240VAC时）
保险(不可替换)	DC/DC/DC时：3A，250V时慢速熔断；AC/DC/继电器时：2A，250V时慢速熔断
传感器电压	DC/DC/DC时：L+ 减5V；AC/DC/继电器时：20.4～28.8VDC
电流限定	1.5A峰值，终端限定非破坏性
纹波噪声	DC/DC/DC时：来自输入电源，AC/DC/继电器时：小于1V峰分值
隔离(传感器与逻辑)	非隔离
本机集成数字量输入点数	14输入
输入类型	漏型/源型(IEC类型1/漏型)
输入额定电压	24VDC，4mA典型值时
最大持续允许输入电压	30VDC
输入浪涌电压	35VDC，0.5秒
输入逻辑1信号(最小)	15VDC，2.5mA
输入逻辑0信号(最大)	5VDC，1mA
输入延迟	可选(0.2～12.8ms)
连接2线接近开关传感器允许漏电流(最大)	1mA
输入隔离(现场与逻辑)	光电隔离：是；隔离组：500VAC，1分钟
高速计数器逻辑1=15–30VDC	20kHz(单相)，10kHz(两相)
高速计数器逻辑1=15–26VDC	30kHz(单相)，20kHz(两相)
同时接通的输入	所有
输入电缆长度最大	屏蔽：500米(标准输入)；非屏蔽：50米(高速计数器输入)，300米(标准输入)
本机集成数字量输出点数	10输出
输出类型	DC/DC/DC时：固态-MOSFET(源型)，AC/DC/继电器时：干触点
输出额定电压	DC/DC/DC时：24VDC；AC/DC/继电器时：24VDC或250VAC
输出电压范围	DC/DC/DC时：20.4～28.8VDC；AC/DC/继电器时：5～30VDC或5～250VAC
输出浪涌电流(最大)	DC/DC/DC时：8A，100ms；AC/DC/继电器时：5A，4s(10%工作率时)
输出逻辑1(最小)	DC/DC/DC时：20VDC，最大电流；AC/DC/继电器时：--
输出逻辑0(最大)	DC/DC/DC时：0.1VDC，10KΩ负载；AC/DC/继电器时：--
每点额定输出电流(最大)	DC/DC/DC时：0.75A；AC/DC/继电器时：2.0A
每个公共端的额定输出电流(最大)	DC/DC/DC时：6A；AC/DC/继电器时：10A
输出漏电流(最大)	DC/DC/DC时：10μA；AC/DC/继电器时：--
输出灯负载(最大)	DC/DC/DC时：5W；AC/DC/继电器时：30W DC，200W AC
感性嵌位电压	DC/DC/DC时：L+ 减48VDC，1W功耗；AC/DC/继电器时：--
接通电阻(接点)	DC/DC/DC时：0.3Ω典型值(0.6Ω最大值)；AC/DC/继电器时：0.2Ω(新的时候最大值)
输出隔离(现场到隔离)	光电隔离：500VAC，1分钟（DC/DC/DC时）；逻辑到接点：1500VAC，1分钟（AC/DC/继电器时）
输出电阻(逻辑到接点)	DC/DC/DC时：--，AC/DC/继电器时：100MΩ
断开到接通延时(最大)	DC/DC/DC时：2μs(Q0.0，Q0.1)，15μs(其它)；AC/DC/继电器时：--
接通到断开延时(最大)	DC/DC/DC时：10μs(Q0.0，Q0.1)，130μs(其它)；AC/DC/继电器时：--
切换延时(最大)	DC/DC/DC时：--；AC/DC/继电器时：10ms
输出脉冲频率(最大)	DC/DC/DC时：20kHz(Q0.0和Q0.1)；AC/DC/继电器时：1Hz
机械寿命周期	DC/DC/DC时：--；AC/DC/继电器时：10,000,000(无负载)
触点寿命	DC/DC/DC时：--；AC/DC/继电器时：100,000(额定负载)
同时接通的输出	55℃时，所有的输出(水平安装)，45℃时，所有的输出(垂直安装)
两个输出并联	DC/DC/DC时：是，仅输出同组时；AC/DC/继电器时：否
输出电缆长度(最大)	屏蔽：500米；非屏蔽：150米
