型号：6ES7 216-2BD23-0XB8型CPU
参数：输出方式：AC/DC/继电器(100~230VAC 电源,24VDC 输入,继电器输出)
品牌：西门子
系统通用指标 |
|
IO最大点数 |
X≤256 |

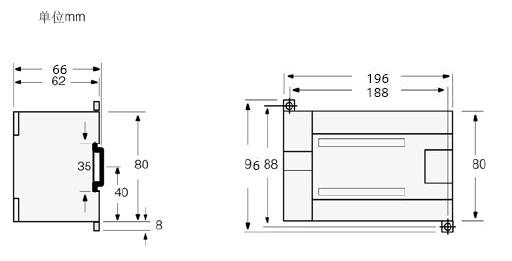

尺寸(W×H×D) |
196×80×62 mm |
功耗 |
DC/DC/DC时：11W，AC/DC/继电器时：17W |
容量 |
6KB<X≤64KB |
程序存储器 |
在线程序编辑时：16384bytes；非在线程序编辑时：24576bytes |
数据存储器 |
10240bytes |
装备(超级电容) |
100小时/典型值(40℃时最少70小时) |
可选电池 |
200天/典型值 |
本机数字量输入/输出 |
24输入，16输出 |
本机模拟量输入/输出 |
无 |
数字I/O映象区 |
256(128输入/128输出) |
模拟I/O映象区 |
64(32输入/32输出) |
允许最大的扩展I/O模块 |
7个模块 |
允许最大的智能模块 |
7个模块 |
脉冲捕捉输入 |
24 |
高速计数器总数 |
6个 |
单相计数器 |
6，每个30kHz |
两相计数器 |
4，每个20kHz |
脉冲输出 |
2个20kHz(仅限于DC输出) |
定时器总数 |
256个（1ms：4个，10ms：16个，100ms：236个） |
计数器总数 |
256(由超级电容或电池备份) |
内部存储器位掉电保持 |
256(由超级电容或电池备份)，112(存储在EEPROM) |
时间中断 |
2个1ms分辨率 |
边沿中断 |
4个上升沿和/或4个下降沿 |
模拟电位器 |
2个8位分辨率 |
布尔量运算执行时间 |
0.22μs |
时钟 |
内置 |
卡件选项 |
存储卡和电池卡 |
接口 |
2个RS-485接口 |
PPI,DP/T波特率 |
9.6，19.2和187.5kbaud |
自由口波特率 |
1.2kbaud～115.2kbaud |
每段最大电缆长度 |
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米；未使用隔离中继器：50米 |
最大站点数 |
每段32个站，每个网络126个站 |
最大主站数 |
32 |
点到点(PPI主站模式) |
是(NETR/NETW) |
MPI连接 |
共4个，2个保留(1个给PG，1个给OP) |
输入电压 |
DC/DC/DC时：20.4～28.8VDC，AC/DC/继电器时：85～264VAC(47～63Hz) |
输入电流 |
DC/DC/DC时：150mA(仅CPU，24VDC)，1050mA(最大负载，24VDC)；AC/DC/继电器时：80/40mA(仅CPU，120/240VAC)，320/160mA(最大负载，120/240VAC) |
冲击电流 |
DC/DC/DC时：12A（28.8VDC时）；AC/DC/继电器时：20A（264VAC时） |
隔离(现场与逻辑) |
DC/DC/DC时：不隔离，AC/DC/继电器时：1500VAC |
保持时间(掉电) |
DC/DC/DC时：10ms（24VDC时），AC/DC/继电器时：20/80ms（120/240VAC时） |
保险(不可替换) |
DC/DC/DC时：3A，250V时慢速熔断；AC/DC/继电器时：2A，250V时慢速熔断 |
传感器电压 |
DC/DC/DC时：L+ 减5V；AC/DC/继电器时：20.4～28.8VDC |
电流限定 |
1.5A峰值，终端限定非破坏性 |
纹波噪声 |
DC/DC/DC时：来自输入电源，AC/DC/继电器时：小于1V峰分值 |
隔离(传感器与逻辑) |
非隔离 |
本机集成数字量输入点数 |
24输入 |
输入类型 |
漏型/源型(IEC类型1/漏型) |
输入额定电压 |
24VDC，4mA典型值时 |
最大持续允许输入电压 |
30VDC |
输入浪涌电压 |
35VDC，0.5秒 |
输入逻辑1信号(最小) |
15VDC，2.5mA |
输入逻辑0信号(最大) |
5VDC，1mA |
输入延迟 |
可选(0.2～12.8ms) |
连接2线接近开关传感器允许漏电流(最大) |
1mA |
输入隔离(现场与逻辑) |
光电隔离：是；隔离组：500VAC，1分钟 |
高速计数器逻辑1=15–30VDC |
20kHz(单相)，10kHz(两相) |
高速计数器逻辑1=15–26VDC |
30kHz(单相)，20kHz(两相) |
同时接通的输入 |
所有 |
输入电缆长度最大 |
屏蔽：500米(标准输入)；非屏蔽：50米(高速计数器输入)，300米(标准输入) |
本机集成数字量输出点数 |
16输出 |
输出类型 |
DC/DC/DC时：固态-MOSFET(源型)，AC/DC/继电器时：干触点 |
输出额定电压 |
DC/DC/DC时：24VDC；AC/DC/继电器时：24VDC或250VAC |
输出电压范围 |
DC/DC/DC时：20.4～28.8VDC；AC/DC/继电器时：5～30VDC或5～250VAC |
输出浪涌电流(最大) |
DC/DC/DC时：8A，100ms；AC/DC/继电器时：5A，4s(10%工作率时) |
输出逻辑1(最小) |
DC/DC/DC时：20VDC，最大电流；AC/DC/继电器时：-- |
输出逻辑0(最大) |
DC/DC/DC时：0.1VDC，10KΩ负载；AC/DC/继电器时：-- |
每点额定输出电流(最大) |
DC/DC/DC时：0.75A；AC/DC/继电器时：2.0A |
每个公共端的额定输出电流(最大) |
DC/DC/DC时：6A；AC/DC/继电器时：10A |
输出漏电流(最大) |
DC/DC/DC时：10μA；AC/DC/继电器时：-- |
输出灯负载(最大) |
DC/DC/DC时：5W；AC/DC/继电器时：30W DC，200W AC |
感性嵌位电压 |
DC/DC/DC时：L+ 减48VDC，1W功耗；AC/DC/继电器时：-- |
接通电阻(接点) |
DC/DC/DC时：0.3Ω典型值(0.6Ω最大值)；AC/DC/继电器时：0.2Ω(新的时候最大值) |
输出隔离(现场到隔离) |
光电隔离：500VAC，1分钟（DC/DC/DC时）；逻辑到接点：1500VAC，1分钟（AC/DC/继电器时） |
输出电阻(逻辑到接点) |
DC/DC/DC时：--，AC/DC/继电器时：100MΩ |
断开到接通延时(最大) |
DC/DC/DC时：2μs(Q0.0，Q0.1)，15μs(其它)；AC/DC/继电器时：-- |
接通到断开延时(最大) |
DC/DC/DC时：10μs(Q0.0，Q0.1)，130μs(其它)；AC/DC/继电器时：-- |
切换延时(最大) |
DC/DC/DC时：--；AC/DC/继电器时：10ms |
输出脉冲频率(最大) |
DC/DC/DC时：20kHz(Q0.0和Q0.1)；AC/DC/继电器时：1Hz |
机械寿命周期 |
DC/DC/DC时：--；AC/DC/继电器时：10,000,000(无负载) |
触点寿命 |
DC/DC/DC时：--；AC/DC/继电器时：100,000(额定负载) |
同时接通的输出 |
55℃时，所有的输出(水平安装)，45℃时，所有的输出(垂直安装) |
两个输出并联 |
DC/DC/DC时：是，仅输出同组时；AC/DC/继电器时：否 |
输出电缆长度(最大) |
屏蔽：500米；非屏蔽：150米 |

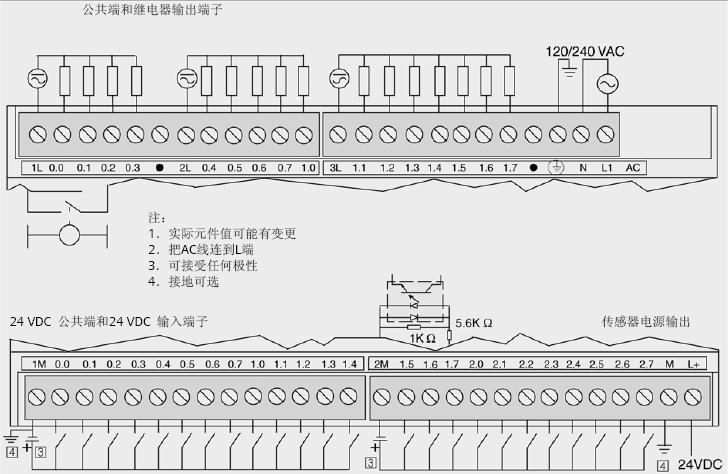

.JPG)

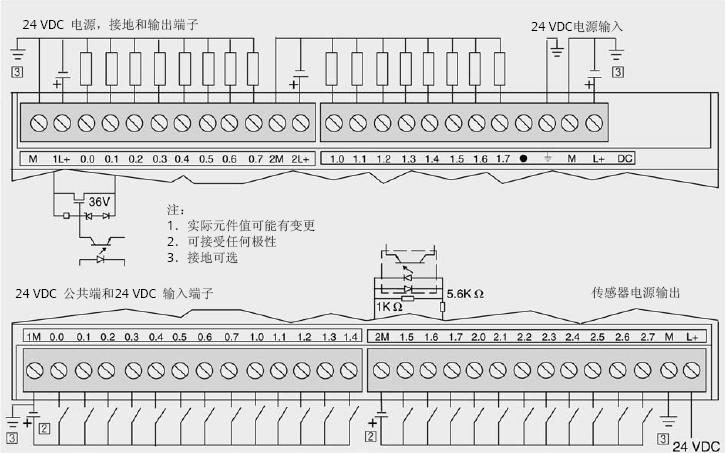

.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
咨购物咨询1.一台柴油水泵机组、要求在市电停电或水压低时自动启动机组供水、来电时或水压正常时自动停机、同时具有故障报警功能、该选用PLC-200哪一款
客服回复：尊敬的客户您好，感谢您对我公司的支持，我们为您提供了两套方案，祝您购物愉快！
方案一：
供电系统检测选择:三相电源监测器
供水压力检测：电接点压力表（提供一对常开点和一对常闭点）
输入点：电源检测（开关量）、压力检测点（开关量）、手动开启（开关量）、手动关闭（开关量）、远程和机旁选择（开关量）、ESD按钮（开关量）
输出点：停电报警、水压低报警、柴油泵故障报警、开启/关闭、
根据PLC选型规则选择CPU222CN型即可。
方案二：
供电系统检测选择:三相电源监测器
供水压力检测：压力传感器（若业主需要实时监控水压）
输入点：电源检测（开关量）、压力检测点（模拟量）、手动开启（开关量）、手动关闭（开关量）、远程和机旁选择（开关量）、ESD按钮（开关量）
输出点：停电报警、水压低报警、柴油泵故障报警、开启/关闭、
根据PLC选型规则选择CPU222CN型和EM231CN模块即可。
方案对比
方案一优点在于电接点压力表的价格远低于压力传感器的价格，以及减少了一个模拟量扩充模块。缺点在于电接点压力表的精确度低于传感器的精确度，且当设定值需要调整时需要工作人员到现场进行调整。
方案二的优点在于使用方可以时时监控水压变化且比较精准，可对设定值及时作出调整，且设定值在上位机调整即可。缺点在于成本高于方案一。
2.咨询内容：继电器输出和晶体管输出哪个产品更常用？
客服回复：尊敬的客户您好，感谢您对我公司的支持，继电器输出的更常用，祝您购物愉快！
3.咨询内容：使用PTO/PWM发生器的功能应使用什么类型的CPU？
客服回复：尊敬的客户您好，感谢您对化我公司的支持，使用PTO/PWM发生器应使用24VDC晶体管输出的CPU，不可使用继电器输出的CPU，祝您购物愉快！
