型号：6ES7 222-1HF22-0XA8型数字量输出模块
参数：输出：继电器输出 额定负载电压L+/L1：24V DC/24V～230V AC 允许范围：5～30V DC，20～250V AC 隔离：继电器 “1”信号输出电流总和：40℃、55℃：2.0A “0”信号输出电流总和：0mA 输出电流总和：8A 2个相邻输出电流总和：4A 阻性负载：2A 感性负载：2A 灯负载：30/200W(DC/AC) 接点寿命：机械寿命:10×106;额定负载电压时：100000 从背板总线(5V DC)时功率损耗：40mA 从传感器电源或外部电源(24V DC)时功率损耗：72mA 重量：170g
品牌：西门子
购买必读
系统通用指标
I/O 端子排 可拆卸
输出点数 8
每组点数 4
短路保护 外部提供
电缆长度 非屏蔽：150 米；屏蔽：500 米
功耗(典型值) 2W
尺寸(W×H×D) 45×80×62mm
售后服务：
本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。
系列简介及说明
数字量扩展模块为使用除了本机集成的数字量输入/输出点外更多的输入/输出提供了途径。
用户使用该模块有下列优势：
最佳适应性
用户可分别对PLC 及任何扩展模块的混合体进行组态以满足应用的实际要求，同时节约不必要的投资费用。可提供8、16 和32 个输入/输出点的模块供使用。
灵活性
很容易地扩展I/O 点数。当用应范围扩大，需要更多输入/输出点数时，PLC 可以增加扩展模块，即可以增加I/O 点数。
模块类型S7-200 CN PLC 系列目前总共可以提供3 大类，共10 种数字量输入输出扩展模块。
输出扩展模块EM 222 CN 有2 种类型，包括： 8 点24V DC 输出型，8 点继电器输出型。
安装方式
扩展模块具有与基本单元相同的设计特点，S7-200 CN PLC的扩展模块种类很多，固定方式与CPU 相同。如果需要扩展模块较多时，模块连接起来会过长，这时可以使用扩展转接电缆重叠排布。

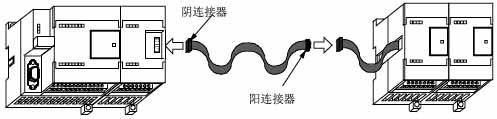

在标准导轨上安装模块卡装在紧挨CPU 右侧的导轨上，通过总线连接电缆与CPU 互相连接。
直接安装
安装固定螺孔便于用螺钉将模块安装在墙上。模块装在CPU右边相互之间用总线连接电缆连接。这种安装方式建议在剧烈振动的情况下使用。

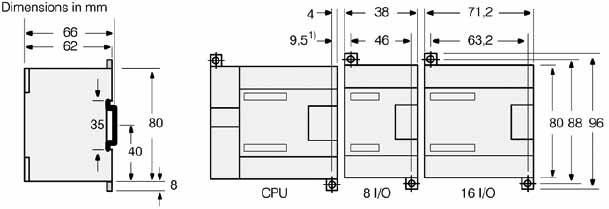

S7-200 CN 系列PLC 的扩展模块尺寸图
1)当用M4 螺钉安装在开关柜中，模板间的最小距离

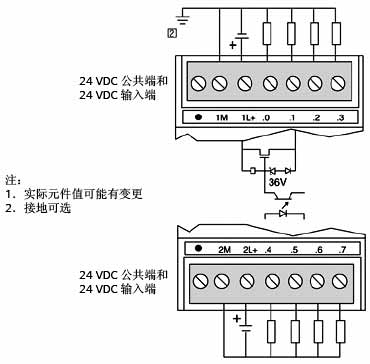

EM 222 CN 数字输出8×24V DC 连接端子图（6ES7 222-1BF22-0XA8）

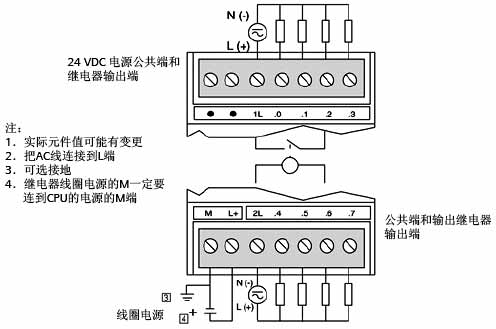

EM 222 CN 数字输出8×24V 继电器连接端子图（6ES7 222-1HF22-0XA8）
