产品简介

施耐德ATV61WD30N4C型变频器（价格型号调试）30KW

产品价格：￥16445

上架日期：2012-10-13 22:10:47

产地：法国

发货地：山海

供应数量：不限

最少起订：1台

浏览量：1172

点击询价 QQ洽谈

资料下载：暂无资料下载

其他下载：暂无相关下载

详细说明

规格参数：
型号：ATV61WD30N4C型变频器

参数：铭牌上指示的功率：30kW 最大连续电流：380V时：58.5A；460V时：52A 最高瞬时电流：64.3A(60s)

品牌：施耐德
联系方式如下，你可以选择对您而言比较方便的方式进行联络：
Q Q：305556584 ，1131836733
M SN:mro1688@hotmail.com
旺旺：中国工业电器品牌
手机：余经理 15921938828（24小时开通）

系统通用指标

购买必读
售后服务：
本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。
系列简介及说明

全方位的供货
ATV 61系列变频器通过使用三种类型电源，将整个系列的电机功率额定值扩展为0.75kW至800kW之间：
1.三相200～240V，0.75kW至90kW，UL类型1/IP20，(ATV 61H***M3，ATV 61H***M3X)；
2.三相380～480V，0.75kW至630kW，UL类型1/IP20，(ATV 61H***N4，ATV 61W***N4C)；
3.三相380～480V，0.75kW至90kW，UL类型12/IP54，(ATV 61W***N4，ATV 61W***N4C)；
4.三相500～690V，1.5kW至800kW，UL类型1/IP20，(ATV 61H***Y)。
ATV61 UL类型1/IP20变频器可以与使用单相200～240V电源、额定功率在0.37kW与5.5kW之间的电机一起使用，如果电机降容。
ATV 61变频器集成了Modbus与CANopen协议，并作为标准，同时具有多种功能。可通过使用通信可选卡、I/O扩展卡、多泵卡以及“Controller Inside”可编程卡对这些功能进行扩展。
其他外部选件，诸如制动电阻器、电阻制动单元和滤波器可用于对变频器进行补充。
整个系列符合国际标准IEC/EN 61800-5-1、IEC/EN 61800-2、IEC/EN 61800-3，已经通过UL、CSA、DNV、C-Tick、NOM 117以及GOST认证，并且满足环境保护要求(RoHS、WEEE等)以及欧盟相关规范，符合CE要求。
功能安全性与ATEX应用
ATV 61变频器的特点是具有安全功能，设计用于确保电机停机和防止意外重起动。对于电气/电子/可编程电子控制系统，为了确保机器或工业过程的安全性，此断电安全功能意味着设备可以作为安全系统的一部分。
此功能符合机器安全标准EN 954-1的第3类、IEC/EN 61508 SIL2以及用于功率驱动产品功能安全的IEC/EN 61800-5-2标准的要求。
断电功能也可使ATV 61变频器为安装在具有爆炸性空气环境中的电机提供保护(ATEX)。
电磁兼容性(EMC)
从设计阶段开始就对减小谐波以及满足电磁兼容性的要求作了考虑。ATV 61H***M3、ATV 61***N4变频器中安装了EMC滤波器，满足了EMC的需求，使得机器的安装得到简化，并提供了满足CE标识要求的非常经济的方法。
ATV 61W***N4C变频器集成了B类EMC滤波器，使其能够满足EN55011(B类1组)与IEC/EN61800-3(C1类)标准的要求。
ATV 61H***M3X变频器设计时不带EMC滤波器，滤波器可作为选件使用由用户自行安装，以降低辐射等级。
灵活性与用户友好性
ATV 61变频器有许多可配置的逻辑与模拟输入/输出，以便针对应用情况来优化变频器为了提高控制系统的性能，变频器集成了Modbus与CANopen协议。ATV 61变频器也支持大多数工业通信总线，并能够通过可选卡简便地集成到建筑管理(HVAC)系统中。此外，它还具有多泵卡，能够对多个泵提供灵活的、用户友好的管理。
功能
通过其宏配置和“Simply Start”(简单起动)菜单，ATV 61变频器可以进行立即起动，以及使用用户友好对话工具随时随地进行调节。

专为泵和通风应用设计的功能
节能比，2点或5点平方压频比；
带有速度检测的旋转载荷自动获取；
按照速度自适应电流限幅；
通过开关频率和跳跃频率的调整来抑制噪声和共振。其中开关频率可高至16kHz，并可在运行期间调整；
预置速度；
集成的PID调节器，带有预置PID给定值与自动/手动(“Auto/Man.”)模式；
电能表与运行计时表；
检测有无流体，检测零流量，检测流量达限；
休眠功能，唤醒功能；
带有物理值显示的用户设置：bar、I/s、℃等。

保护功能
电机与变频器热保护，PTC热探头管理；
在连续运行时对过载和过电流进行保护；
通过跳变频率和相序调转功能对机器进行机械保护；
通过欠载、过载和零流速检测来对装置进行保护；
通过多种故障管理和可配置报警组来进行保护。

安全功能
通过集成的“Power Removal”(断电)功能来保证机器的安全性。此功能可以防止电机意外起动，它满足机器安全标准EN 954-1类3与功能安全标准IEC/EN 61508，SIL2级(应用于过程和系统的安全控制/信号发送)的要求；
通过对故障禁止、运行方向和可配置给定的强制操作功能来保证装置的安全性。

系列用途

ATV 61变频器是用于功率范围在0.75kW与800kW的三相异步电机的变频器。本变频器针对工业和商用建筑中供热、通风和空调(HVAC)的先进应用而设计：
通风
空气调节
泵

ATV 61可以通过优化能量消耗来减少建筑的运行成本，同时提高用户的舒适度。
ATV 61变频器拥有众多集成选项使其能够适合并集成于电气装置、复杂控制系统和建筑管理系统。
ATV 61变频器具有一种应用，可以用于含有中压电机的应用场合。
在开始设计变频器时就对电磁兼容性和减少谐波的要求进行了考虑。
取决于不同的标准版本(UL类型1/IP20与/或UL类型12/IP54)，A类或B类EMC滤波器和直流电抗器可以集成于变频器中，或者这些项作为可选附件使用。

使用说明

集成于控制系统和建筑管理系统
ATV 61集成了一个组合的Modbus或CANopen端口，用于进行调节、监视与配置。另外一个端口可用于连接一个Magelis终端，以便与机器进行对话。
可使用通信可选卡将ATV 61变频器连接至其他通信网络。所有工业用的通信协议(ModBus TCP、Fipio、Modbus、Modbus Plus、Ethernet/IP、Uni-Telway、PROFIBUS DP、DeviceNet、INTERBUS与CC-Link)或建筑管理用的通信协议(LonWorks、METASYS N2、APOGEE FLN、BACnet)都可用于ATV 61变频器。
通过给控制部分单独供电，可以在即使没有给功率部分供电的情况下也能保持通信(监视、诊断)。

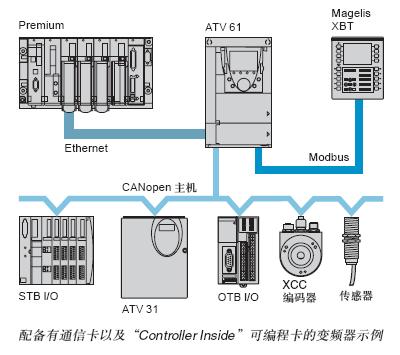

“Controller Inside”可编程卡可将变频器变为一个自动控制岛：
此卡本身具有I/O，也能对变频器以及I/O扩展卡的I/O进行管理；
它包含有使用符合IEC 61131-3语言开发的板载应用程序，此程序可以减小控制系统的响应时间；
其CANopen主端口能够控制其他变频器，并能与I/O模块以及传感器进行对话。

两个多泵卡可以使变频器适用于泵应用。
VW3 A3 502多泵卡可确保针对ATV38变频器开发的泵应用同样适用于ATV61变频器。
VW3 A3 503多泵卡可以支持所有的多泵应用。
多泵卡本身具有I/O，能够对变频器的I/O以及I/O扩展卡上的I/O进行管理，也可以利用诸如速度、电流、转矩等的变频器参数。

安装方式

ATV61变频器设计时已对机柜(落地式机柜、壁面安装式机柜等)的尺寸进行了优化：
可通过使用在防尘、防潮机柜(VW3 A9 5**)中齐平安装的成套组件，将带有IP54防护功率部分安装在机柜的外部。此种类型的安装可被用于限制机柜内部的温升以及减小所需机柜的尺寸。
机柜内部的环境温度：
50℃，变频器不降容，由额定值决定；
使用控制卡风扇成套组件VW3 A9 4**时，允许最高环境温度可达60℃，由额定值决定，必要时须降低输出电流。
并排安装
ATV61变频器可通过使用VW3 A9 2**成套组件，按照UL第1类要求将变频器安装在墙壁上。对于IP21保护等级或IP31保护等级使用VW3 A9 1**成套组件。

安装选项
可通过多种方法将ATV 61变频器安装在机器中。
在机柜外部安装
ATV 61变频器可直接安装在墙上而不必安装在机柜中。可通过使用VW3 A9 2**成套组件来获得UL类型1保护，使用VW3 A9 1**成套组件来获得IP21或IP31保护。

在防尘、防潮机柜中齐平安装
ATV 61变频器设计用于优化机柜(落地式、壁挂式等)的大小。
此种齐平安装类型可被用于减小所需机柜的尺寸并且能够限制机柜内部的温升：
对于在防尘、防潮机柜中的齐平安装，可通过使用VW3 A9 5**成套组件将带有IP54级保护的功率元件安装在机柜的外部；
此种类型的安装可使机柜内部的环境温度最高可达60℃，且额定值不会降低。为了避免局部过热，有时需要使用与变频器额定值对应的控制卡风扇成套组件VW3 A9 4**。
此选项允许并排安装。
施耐德ATV61系列产品展示
